为复杂环境选择合适的超高频RFID天线

在设计RFID系统时，大多数人只关注读写器和标签。但是…… 超高频射频识别天线 无线电波正是从这里离开系统并与物理世界相互作用。如果天线选错了，即使是最好的读取器也会难以正常工作。选对了天线，就可以扩大通信范围、减少误读并简化安装。

在恶劣或空间受限的环境中——例如室外车辆入口、垃圾收集车、冷冻仓库、零售收银台——天线的选择变得更加重要。

以下是我们帮助集成商从我们新的 AN0xS 系列（超薄、高增益、IP67）中选择天线时考虑的关键因素。

1. 收获：多并不总是更好，但通常情况下确实如此。

天线增益（对于圆极化天线，单位为dBic）决定了能量的聚焦程度。更高的增益意味着更远的读取距离和更好的穿透力，能够更好地穿透纸板或塑料等材料，但同时也意味着更窄的波束宽度。

对于读取路边垃圾桶标签的垃圾车来说，需要高增益才能克服灰尘和角度问题，确保信号能够准确到达垃圾桶。而对于商店内的智能货架来说，低增益、宽波束的摄像头则更为合适。

2. 波束宽度和覆盖范围

更宽的光束（例如，AN05 的 100° 光束）覆盖范围更广，但每平方米的能量较低。更窄的光束（例如，AN08 的 68° 光束）能量更集中，可以照射到更远的标签，但需要更精确的瞄准。

在装卸货平台门洞中，通常需要使用窄梁（以避免从门外读取标签），但位置要仔细。在零售仓库的后仓中，安装在上方的宽梁可以覆盖整个通道。

3. 环境密封 – IP防护等级

两个都 AN05s 超高频射频识别天线 和 AN08s 圆极化天线 防护等级为 IP67，这意味着它完全防尘，并且可在 1 米深的水下浸泡。对于户外安装应用——例如 ETC 龙门架、停车道闸、垃圾车等——这一点至关重要。如果没有 IP67 防护等级，水分渗入会在几个月内导致天线失谐并腐蚀内部连接。

我们的天线可在-40°C至+105°C的温度范围内正常工作。这涵盖了从冰冻环境到沙漠环境的极端条件。无需特殊的寒冷或炎热天气版本。

4. 超薄厚度（15 毫米）

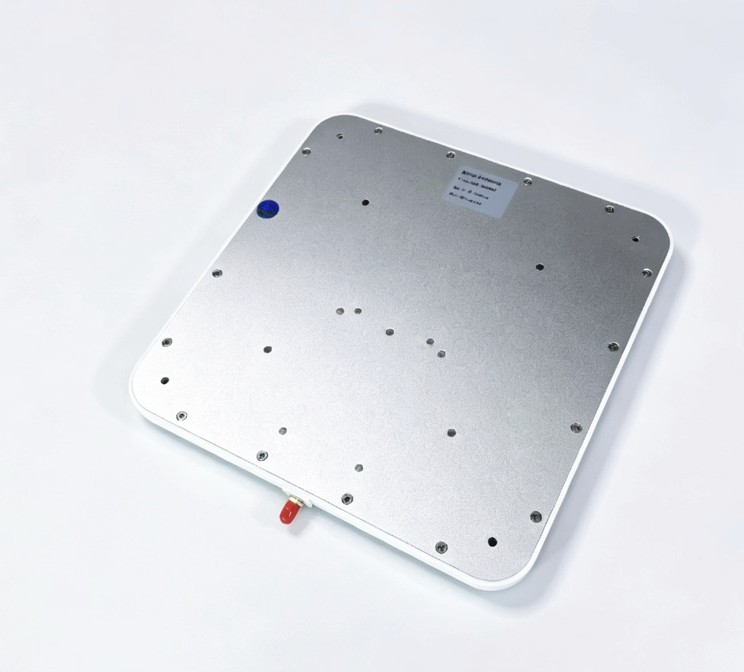

空间往往比您想象的要狭窄。无论是在防护栏臂内、价格标签架后，还是传送带滚轮之间，天线都必须安装到位。AN05 和 AN08 天线厚度仅为 15 毫米，几乎可以嵌入式安装于任何位置。侧向 SMA 连接器进一步降低了所需的安装深度。

5. 轴比和偏振纯度

轴比≤2 dB意味着天线能够以极小的失真保持圆极化。这一点在标签方向随机变化时（例如，物品被随意扔进垃圾桶，或挡风玻璃处于不同角度）至关重要。轴比过低会造成“盲区”，导致无论施加多大的功率，标签都无法读取。

6. 低驻波比可保护您的阅读器

VSWR ≤ 1.3 表示阅读器输出功率的 95% 以上实际到达空气，而不是反射回来损坏射频放大器。高 VSWR 会导致过热，并永久损坏昂贵的阅读器。每根天线在出厂前都会使用矢量网络分析仪进行测试。

综合起来：两种典型场景

场景 A – 垃圾收集车

• 挑战：震动、雨水、灰尘、宽大的垃圾箱位置、倾斜的读取角度。

• 推荐天线：AN08s（8.5 dBic 增益，窄波束，可将能量集中在目标位置，IP67，宽温度范围）。

• 安装方式：侧面安装在卡车臂上，带有连接器保护背板，可吸收电缆应力。

场景 B – 零售自助结账亭

• 挑战：空间非常有限，标签距离近，外观美观，偶尔会有手机干扰。

• 推荐天线：AN05s（5.5 dBic，100°宽波束覆盖整个装袋区域，超薄设计，可安装在自助服务终端外壳内）。

• 安装方式：与台面齐平，向上安装。

最后建议

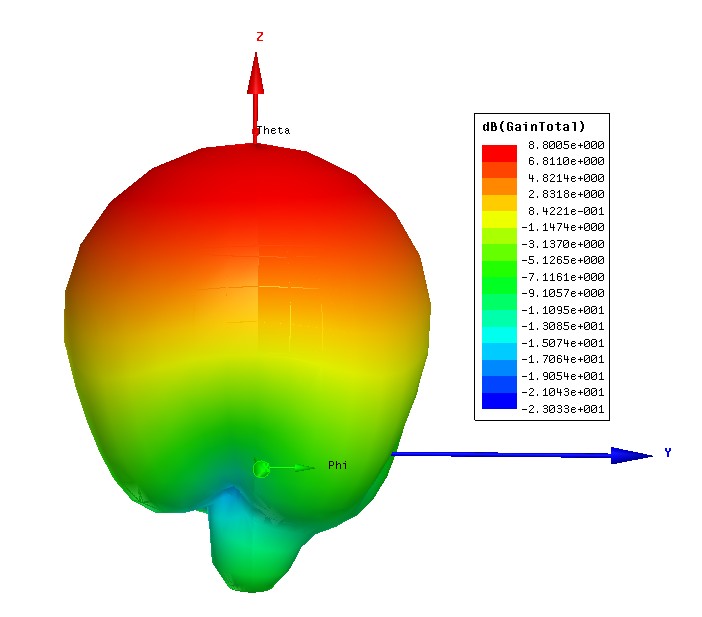

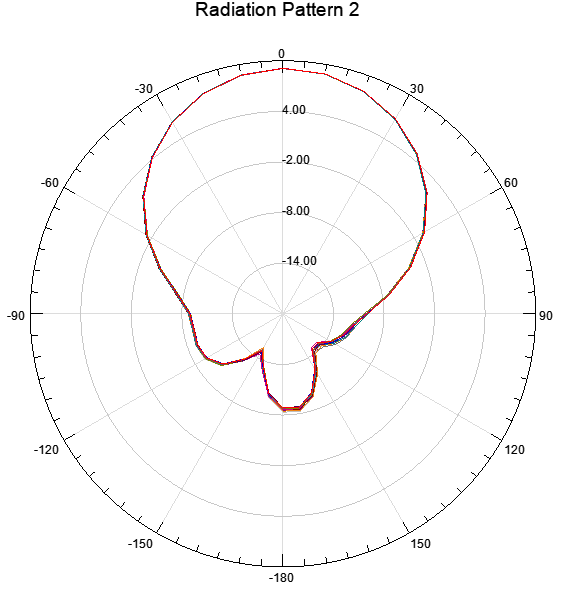

不要凭感觉选择天线。在开孔或焊接支架之前，务必使用天线的数据手册（尤其是辐射方向图和驻波比图）来模拟覆盖范围。如果您不确定，请向制造商借用样品。用实际天线进行三天测试胜过数周的理论计算。

查看更多物联网 我们提供免费的天线测试和集成建议。请提供您的平面图和标签样品，我们将为您推荐最佳型号。
